測量尺寸

300*200*200(mm)

400*300*200(mm)

500*400*200(mm)

600*500*200(mm)

測量精度

(3+L/200）μm

（3+L/200）μm

（3+L/200）μm

（3+L/200）μm

外形尺寸

760 x 660 x 970

860 x 760 x 970

1160 x 910 x 1020

1680 x 1543 x 1026

整機重量

200kg

280kg

380kg

430KG

機械本體

底座，立柱：濟南花崗巖精度00級，平面度3μm,物理穩定

導軌：FY- V型高平衡滾子交叉導軌

光柵尺： 新天精密閉合式光柵尺,分辨率1微米

Z軸驅動方式：  自動對焦

光學系統

CCD

日本索尼芯片彩色工業數字?jǐn)z像機

鏡頭

可連續變倍高清鏡頭，光學放大倍率0.7×-4.5×

表面光

采用進口LED冷光源和高品質調光板、無極調節、光線細膩柔和，表面光成像明亮清晰

輪廓光

采用平行光源，成像清晰、邊角分明，特別對軸類、圓弧類工件測量更加精準

放大倍率

影像放大倍率：21～160 X

軸承配件

日本NSK高速軸承

日本NSK高速軸承

限位開關件

日本歐姆龍點限位開關

日本歐姆龍點限位開關

聯軸器

日本米思米聯軸器

日本米思米聯軸器

數據系統

采用高分辨率光柵尺，確保三軸線性精度，X、Y、Z光學尺分辨率：0.001mm

工作臺

層工作臺設計，高強度航空鋁合金材料，進過特殊的處理工藝，使材料內部和表面具備了硬度和穩定性 ?長久的自然時效過程，使工作臺內應力的變化，物理特性非常穩定

玻璃臺

采用德國進口原片玻璃，微浮法工藝制造，經過精密研磨，具有極高的平面度和透光率

軟件系統

INSPEC智能測量軟件支持多語言

0. 1微米分辨率三軸DC300解析系統

高清晰SDK2000視頻采集系統

附件

保養手冊

出廠檢驗報告

1微米分辨率校準片

各適用連接線

攝像機

美國TEO CCD攝像機

TEO攝像機采用CCD平移式C/CS調節可在8mm范圍內任意 連續調節，精度達到卩m級，確保調節后截距，尤其在接長 焦鏡頭和配在顯微鏡上使用效果格外明顯

鏡頭

普密斯數字變焦物鏡

像素更高，成像精準度高，抗干擾強，噪點小,畫面干凈 測量不同高度自動變焦，省去手動的麻煩

電機

松下伺服電機

實現了位置，速度和力矩的閉環控制

抗過載能力強，能承受三倍于額定轉矩的負載 電機加減速的動態相應時間短，一般在幾十毫秒之內

探針

英國雷尼紹(RenishawMCP)三維測針

對被測物的三維進行精準測量，如高度、深度、空間距等

傳感器

基恩士三維激光傳感器

IP67級別防水

激光測長測距，實現1000 mm的長距離測量 減少像素邊緣誤差，精度達到0.01卩m

光源

五環八區環形表面光源

使得被測物更加精準

1

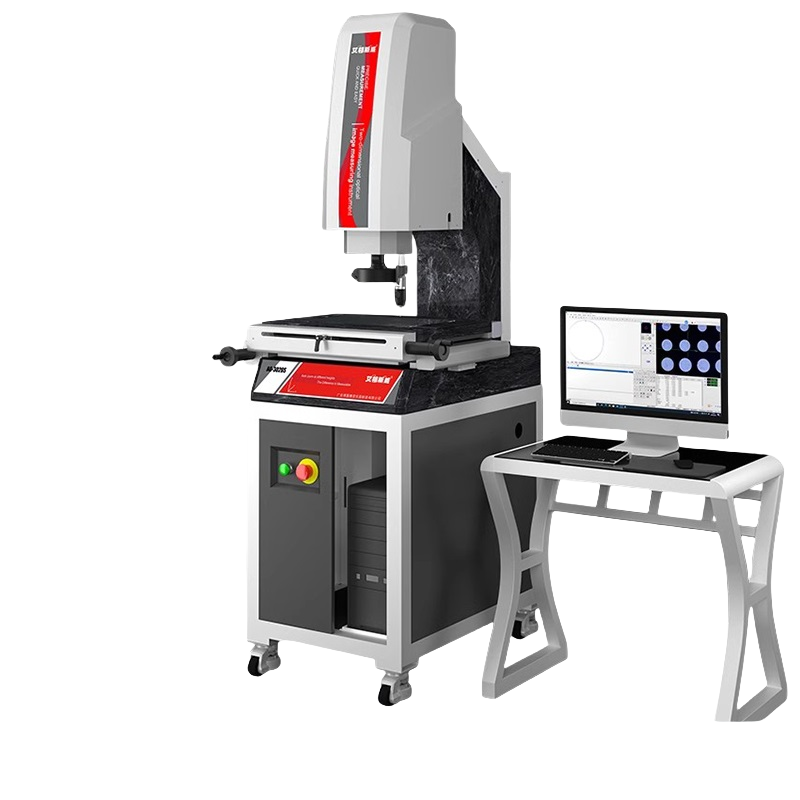

機械本體

主機

影像測量系統,z軸全自動控制，X、y軸手動控制

2

機械結構

花崗巖主體結構，物理性能穩定

3

光柵尺

貴陽新天光柵尺，分辨率1 pm

4

導軌

平行精密滾珠交叉導軌

5

三軸驅動

恒控伺服電機驅動

6

攝像機

康斯得相機冋定制）

7

鏡頭

普密斯手動變倍鏡頭冋定制）

8

光學系統

放大倍率

光學放大倍率：0.7X-4.5X ;影像放大倍率：21-160X

9

表面光

3環單區LED冷光源，256級亮度可調

10

輪廓光

LED冷光源，256級亮度可調（可定制）

11

軟件系統

INSPEC測量軟件

根據型號而定

12

電控系統

ACT420電控系統

根據型號而定

13

附件

操作手柄

14

操作電腦

工業電腦

15

出廠合格證

經博圖校驗合格

16

軟件優盤

數據備份優盤

17

保修說明書

1份
